FY不锈钢液下泵

1.产品介绍

FY系列液下泵是本单位在传统耐腐蚀液下泵基础上，融合瑞士苏尔寿公司同类产品的先进技术，经改进设计而生产的新型泵；该泵取消了其他液下泵普通采用的机械密封和选用了独特结构的叶轮，使泵高效节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业

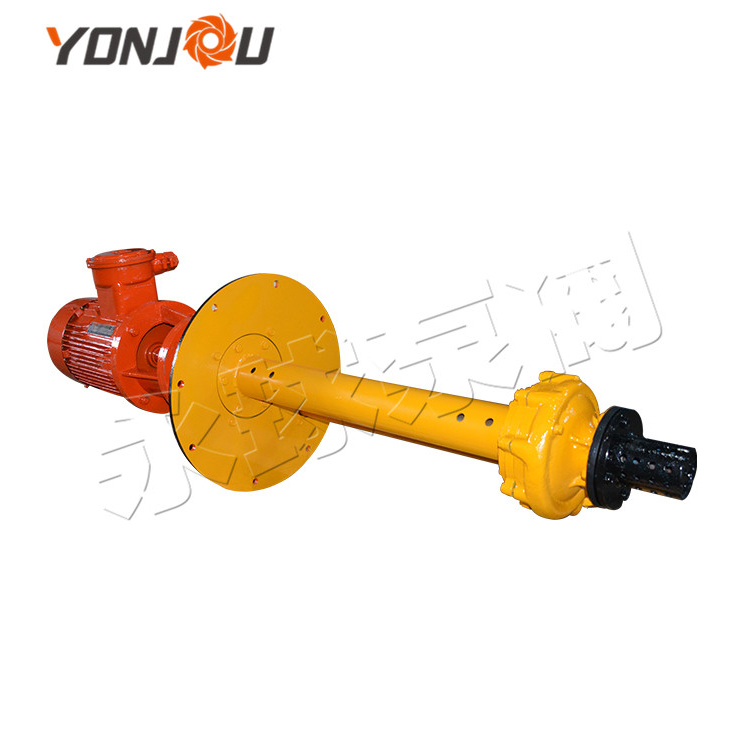

2.产品图片

泥浆泵


3.应用范围

液下泵的形式为长轴立式离心泵，其与介质接触部分采用铸钢或者不锈钢制造，根据客户要求液下深度由0.5M-6M不等，介质温度在-40℃～+180℃。流量：1.6-400m3/h 扬程：5-80m转速1450-2900r/min。适于化工、石油、石油化工、冶金、轻工、印染、制药、环保、海水淡化、海上采油、造纸、食品等工业部门输送不含固体颗粒的有机或无机化工介质、石油产品及腐蚀性的液体。



 4.产品特点

（1）泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

（2）取消了机械密封，解决了其它液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。也可以根据特殊介质定制机械密封。

（3）采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，震动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

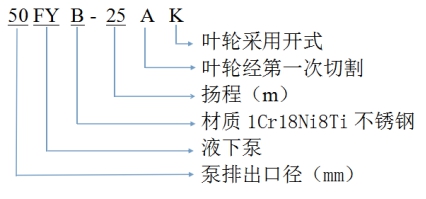

5.型号意义


6.规格参数

型号

出口直径

（mm）

流量Q

扬程

（m）

转速

（r/min）

功率（kw）

（m³/h）

（L/s）

轴功率

电机功率

25FY-16

25

3.6

1

16

2900

0.713

1.5

25FY-16A

25

3.27

0.91

13

2900

0.713

1.5

25FY-25

25

3.6

1

25

2900

1.16

2.2

25FY-25A

25

3.27

0.91

20

2900

1.16

2.2

25FY-41

25

3.6

1

41

2900

2.51

4

25FY-41A

25

3.27

0.91

33

2900

2.51

3

40FY-16

32

7.2

2

16

2900

0.78

2.2

40FY-16A

32

6.55

1.82

13

2900

0.78

1.5

40FY-26

32

7.2

2

26

2900

1.45

3

40FY-26A

32

6.55

1.82

21

2900

1.45

3

40FY-40

32

7.2

2

40

2900

2.53

5.5

40FY-40A

32

6.55

1.82

32

2900

2.53

5.5

50FY-16

40

14.4

4

16

2900

1.18

3

50FY-16A

40

13.1

3.64

13

2900

1.18

3

50FY-25

40

14.4

4

25

2900

1.96

4

50FY-25A

40

13.1

3.64

20

2900

1.96

3

50FY-40

40

14.1

4

40

2900

3.73

7.5

50FY-40A

40

13.1

3.61

33

2900

3.73

5.5

65FY-16

50

28.8

8

16

2900

2.16

4

65FY-16A

50

26.2

7.28

13

2900

2.16

3

65FY-25

50

28.8

8

25

2900

3.56

5.5

65FY-25A

50

26.2

7.28

21

2900

3.56

5.5

65FY-40

50

28.8

8

40

2900

6.04

11

65FY-40A

50

26.2

7.28

33

2900

6.04

11

80FY-15

65

54

15

15

2900

3.34

7.5

80FY-15A

65

49.1

13.65

12

2900

3.34

7.5

80FY-24

65

54

15

24

2900

5.43

11

80FY-24A

65

49.1

13.65

20

2900

5.43

11

80FY-38

65

54

15

38

2900

9.64

18.5

80FY-38A

65

49.1

13.65

31

2900

9.64

15

100FY-23

80

100.8

28

23

2900

9.25

18.5

100FY-23A

80

91.8

25.5

18

2900

9.25

15

100FY-37

80

100.8

28

37

2900

14.73

22

100FY-37A

80

91.8

25.5

31

2900

14.73

22

注：1.选型过程中如果参数与表中有差异的，本厂可通过技术改进选型。

      2.特殊工况介质如需选型请来电咨询0577-67981666。


7.安装方式

（1）泵要安装并固定在稳定的基础上

（2）只要液体高于泵体，即可不灌液而启动送液。

（3）安装之前需要确认泵叶轮是否有杂质堵塞。



8.注意事项

（1）使用前应向储存罐内加足储液，严禁无液或储液不足的情况下启动运转。

（2）接通电源，先点动启动开关，看电机的运转方向和泵的转向是否相符，如果不相符应马上纠正，严禁倒转。确定好后再进行安装。

（3）机组运行5-10分钟，如无异常现象，即可投入工作。



9.常见问题

（1）水泵不出水有可能是电机方向转反。

（2）水泵流量不足有可能是管道、泵流道叶轮部分堵塞， 阀门开度不足等。

（3）水泵功率过大有可能是超过额定流量使用。

（4）杂音震动有可能是管路支撑不稳，液体混有气体，轴承损坏等原因。



10、使用需知

（1）泵组装后，盘动联轴器，看是否转动灵活。检查是否有金属磨擦声，各部件螺姆是否旋紧。

（2）检查泵轴和电机轴的同心度,上下联轴器外圆左右差数不得超过0.1mm,联轴器端面间隙保持1-2.5mm。

（3）泵的吸入口到容器底部之间距离为吸入口径的2~3 倍。泵体与器壁距离应大于口径的2 .5倍。

（4）泵的出液管路,应另设支架支撺，其重量不允许支撑在泵上。

（5）检查电机的旋转方向，使泵的旋转方向符合指示方向。

（6）起动电机,慢慢开启出口管闲阀到痛要的位置,投入正常运转。

（7）经常检查泵和电机的情况.轴承温升不应超过75℃。

（8）FY系列液下泵更多使用细节请来电咨询0577-67981666。
