产品名称:DBY电动隔膜泵

产品型号:

产品特性:

日期:Aug.11,2018
浏览量:
  • 产品概述
  • 技术参数
  • 安装尺寸
  • 其他相关
产品概述

 1.产品介绍

本公司生产的电动隔膜泵是一种新型的泵种,近年来,由于在隔膜材料取得了突破性的进展,国际上越来越多的工业化国家要用此种型式的泵,代替部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业。

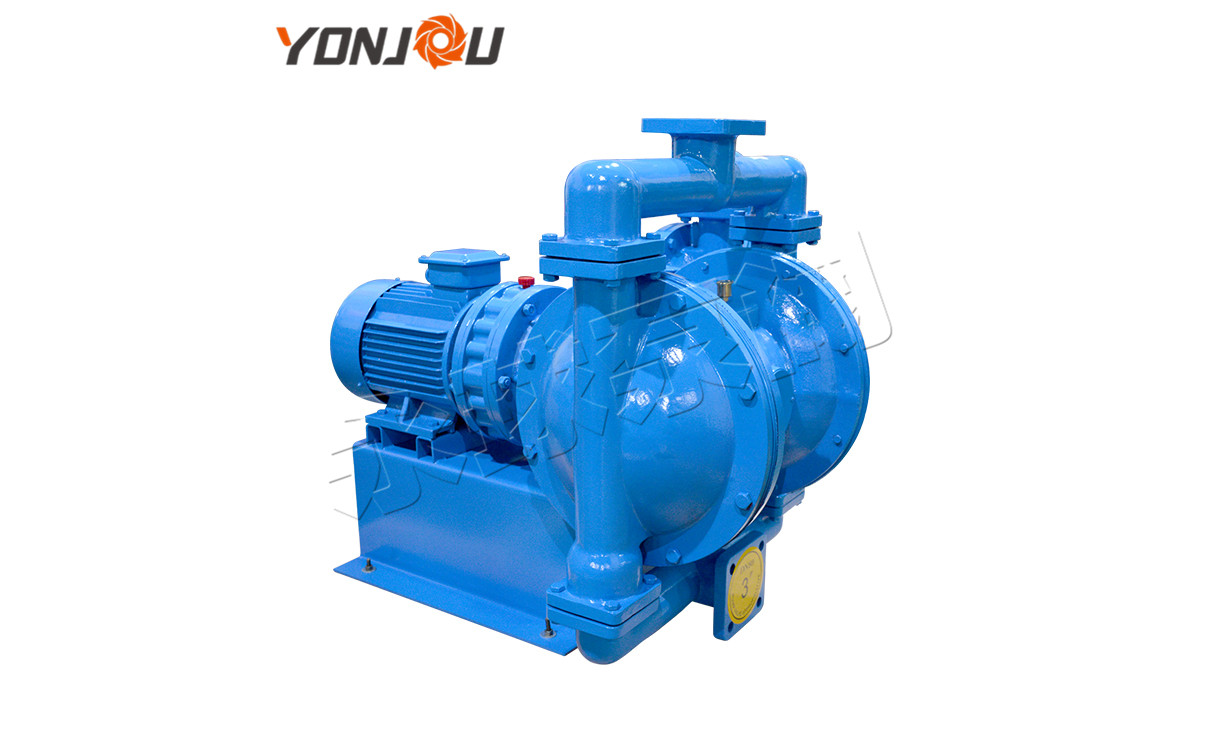

2.产品图片

电动隔膜泵


3.应用范围

1、化工业:酸、碱、溶剂、胶体、混合物、粘合剂、污水、胶乳、油漆、树脂、泥状排出物、电解液

2、电力业:渣油、废油、油水分离、酸、碱、污水

3、陶瓷业:泥釉、搪瓷釉、泥浆、高岭土浆、石灰浆、粘土

4、饮料业:发酵、浓缩液、漕渣、热果浆、糖浆、气液混合、玉米浆、酒、果汁、果酱

5、污水处理业:污水处理厂药液定量添加、石灰乳、稀浆、阴沟污水、废水、化学品建筑坑道和水 池排水、水泥浆、陶瓷砖瓦粘胶剂、石灰浆、天花板涂装、花纹喷涂

6、药品业:片状物、药膏、酒精、过滤辅助物、植物萃取液

7、电子业:溶剂、电镀槽、超声波清洗液、硫酸盐、硝酸盐、硝酸废料、蚀刻酸、抛光剂

8、烟草/食品业:蜂蜜、香精、香料、巧克力、醋盐水、糖浆、植物油、动物血

9、家具业:粘合剂、弥散剂、白乳胶、溶剂、染剂、环氧胶水、淀粉胶、油漆

10、采矿业:坑道排污、排水、煤泥及石浆、胶泥灌浆、水泥浆、输油、润滑油、泡沫船泊容器和船底排污、船底清洗、清仓、油面去渣、海水

11、喷涂业:树脂、溶剂、丙烯酸衍生物、木材防腐剂、油漆、底漆、染色剂、弥散剂、醇酸树脂

12、日化业:洗涤剂、雪花膏、洗手膏、表面活性剂、洗发水、乳胶、发胶、肥皂

13、电镀业:阳极沉淀物、电镀槽、油漆、瓷漆、清洗槽、过滤

14、造纸业:乳液、粘合剂、颜料、树脂、弥散剂、印刷油墨、高岭土、双氧水

15、提炼业:容器底层排污、油渣、容器清洗、便携输送

16、油槽车业:油罐车清洗设备、车辆油槽的罐装和排放

17、市政业:水箱和坑道排污、下水道清洗、化学制品、地表污水、应急排灌、泄漏物清理、废油

18、纺织/地毯业:化学印染、淀粉和上浆、染料、树脂、乳液

19、汽车制造业:乳化油、削磨乳液、油、冷却剂、液压油、油漆调配、油漆添加剂、去污槽、切削油、水与乙二醇混合、喷漆


4.产品特点

1、不需灌引水。超高吸力。

2、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。

3、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏;且泵本身无轴封,使用寿命大大延长;根据不同介质,隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(F46)等。

4、泵体介质过流部分,可根据用户要求不同,分为铸铁、不锈钢、衬氟、铝合金,电机可分普通电机、防爆电机、减速电机和电磁调速电机。


5.注意事项

(1)在使用泵之前,应该对泵的各个紧固件进行检查。

(2)应及时加油,保持润滑系统正常运转。

(3)被输送的介质及其温度应在泵过流部件允许范围内。

(4)对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净电动隔膜泵内积物,以免再开时损坏。

(5)开机过程中出口严禁关闭阀门。

(6)有何疑问请来电咨询0577-67981666.


6.使用或者操作方法

1、电动隔膜泵装置和启动:

电动隔膜泵要尽量靠近产品放置,同时要使泵尽量靠近被抽的液体,入口压力超过10英尺(3米)液柱时需要装置一套缓压调整装置来延长隔膜寿命。要是装置硬管道,在泵和管道之间要用短的软管来连接。软管可以减缓管道的振动和扭曲,推荐用于一个稳压罐来进一步减小流体中的脉冲。

2、给电动隔膜泵供电:

金属隔膜泵供气压力不得超过125PSI(8.6BAR),塑料泵供气压力不得超过100PSI(6.9BAR)。将泵的进气口连接到有足够容量并且压力符合设计要求的电源上。要是供电线路是硬管道,在泵和管道之间连一短的软管来减少扭曲。除了盖冒,调压过滤器的重量也必须通过某种方法支撑。要是不支撑管道也许会损坏泵。

3、电动隔膜泵操作前检查:

电动隔膜泵工作前,检察所有固定物以防松弛,将松的地方拧紧以免泄露,用随消防泵所附的卡中所介绍的方法固定。

4、隔膜泵的启动:

启动时,阀打开约1/2到3/4圈。泵启动后,打开电力阀增加电力强度以达到要求的电量。
5、电动隔膜泵排气:

要是膜片坏了,抽取的液体或气会进入泵的空气口,被排入大气中,当抽取危险或有毒物质时,需要管道排到合适的地方作安全处理。

要是将泵沉入液体中工作,气要从液面上被排出,排气管不能小于1″(2.45CM)。减少排气管尺寸会限制气流量,降低泵的用于率。当物料水平面高于泵时,则排出口需在更高的地方以防出现虹吸现象。

在某种温度和湿度下,排出的气有可能冻结起来,排污泵用于气干燥能消除大部分此类问题。
6、电动隔膜泵用于后:

要是用于输送易固化的物质,为了防止泵受损,每次用于后都要彻底清洗干净泵。在冰冻的温度下,不管任何情况用于后都必须把泵抽干。


7.型号意义

电动隔膜泵型号含义


8.规格参数

型号流量 m3/h扬程 m吸程 m电机功率 kw转速 r/min泵进出口 尺寸mm最大允许通过颗粒直径 mm
DBY-100.53030.5514503/8”丝扣1
DBY-150.753030.5514501/2”丝扣1
DBY-253.53041.514501”丝扣2.5
DBY-404.53041.514501½”丝扣4.5
DBY-506.5304.5314502”法兰8
DBY-658304.5314502½”法兰8
DBY-80163055.514503”法兰10
DBY-100203055.514504”法兰10

注:1.过流部件材质有不锈钢、铸铁、铝合金、衬氟。

2.膜片材质有氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(F46)

3.特殊工况介质如需选型请来电咨询0577-67981666。


9.生产工艺

电动隔膜泵生产工艺


10.使用须知

1、泵体在运转过程中内部介质中含有的最大颗粒直径不能超过泵的最大安全通过颗粒直径标准,要不然会造成泵体内部的堵塞。

2、泵在运行过程中出口严禁关闭阀门。

3、对泵内部的管道进行清洗工作,保证内部的干净整洁,让泵能够稳定正常的运行。

4、泵内部的接地方面要进行仔细认真的安装,可以使用一些横截面比较大的导线进行螺钉固定进行可靠的接地,让泵在运行过程中不会发生静电火花,避免了一些危险情况的发生。当然接地方面也要根据实际情况,一些特殊的地方也有一些特殊的规定。接地安装完成之后,在泵经过使用之后,也要经常性的检查接地状态是否还如一开始那样稳定可靠。

5、另外如果连接管头松动遭运撞击也可能会产生静电火花,所以泵在安装的时候要将隔膜泵和各连接管接头进行紧固,如果条件允许的情况下可以使用抗静电的软管。

6、泵最好安装在一些通风比较良好的环境下,另外一点是要让泵远离一些温度过高或者易燃易爆的产品。

7、如果隔膜泵在排气过程中切记不要将排气口对着人,要不然内部有杂质可能会对人体造成伤害。另外如果泵是进行输送了一些易燃或者是有毒的介质,应该将泵转移到一些偏向安全地区在进行介质的排放。

8、流体的高压可能会导致严重的人身伤亡和财产损失,请不要在泵加压时,对泵及料管系统进行任何的维修工作,如要做维修时,先切断泵的进气,打开旁通的卸压机构使管路系统卸压,慢慢松开连接的各管道接头。

9、如输送有害有毒流体,请不要把泵直接送到厂家来修理。根据当地法律法规妥善处理,并使用永球配件以保证使用寿命。

10、液体输送部分使用铝合金材料的泵,请不要用来输送含有Fe3+的液体和卤代烃及其他的取代碳氢化合物溶剂,则将会产生腐蚀引起泵体爆裂。

11、保证所有接触输送体的部件不会被输送的流体腐蚀损坏。

12、保证所有的操作人员熟悉操作使用和掌握泵的安全使用注意事项,必要的话,配给必需的防护用品。

13、在工作恶劣的地方,如建筑工地、工矿的废水排放、由于污水中的杂质且成分复杂,管路易于堵塞,这样对电动泵就形成负荷过高的情况,电机发热易损,主轴易断裂。

14、更多使用细节请来电咨询0577-67981666
