主页 > 产品中心 > 齿轮泵 > YHCB圆弧齿轮油泵

产品名称:YHCB圆弧齿轮油泵

产品型号:

产品特性:

日期:Nov.26,2018
浏览量:
  • 产品概述
  • 技术参数
  • 安装尺寸
  • 其他相关
产品概述

1.产品介绍

YHCB系列圆弧齿轮油泵主要适用于输送粘度在5-1500c.s.t.,温度在80℃以下,不含固体颗粒、无腐蚀性的各种液体介质。如汽油、煤油、柴油及各种机械润滑油,是油罐汽车和石油部门的理想优选泵种。

本型泵采用双圆弧齿轮构成,是适应工业输油泵需求发展的新产品,是一种高效能特殊齿轮泵,具有流量大、扬程高、体积小、噪声低、输入转速低、自吸性能强、安装、维修方便等特点。

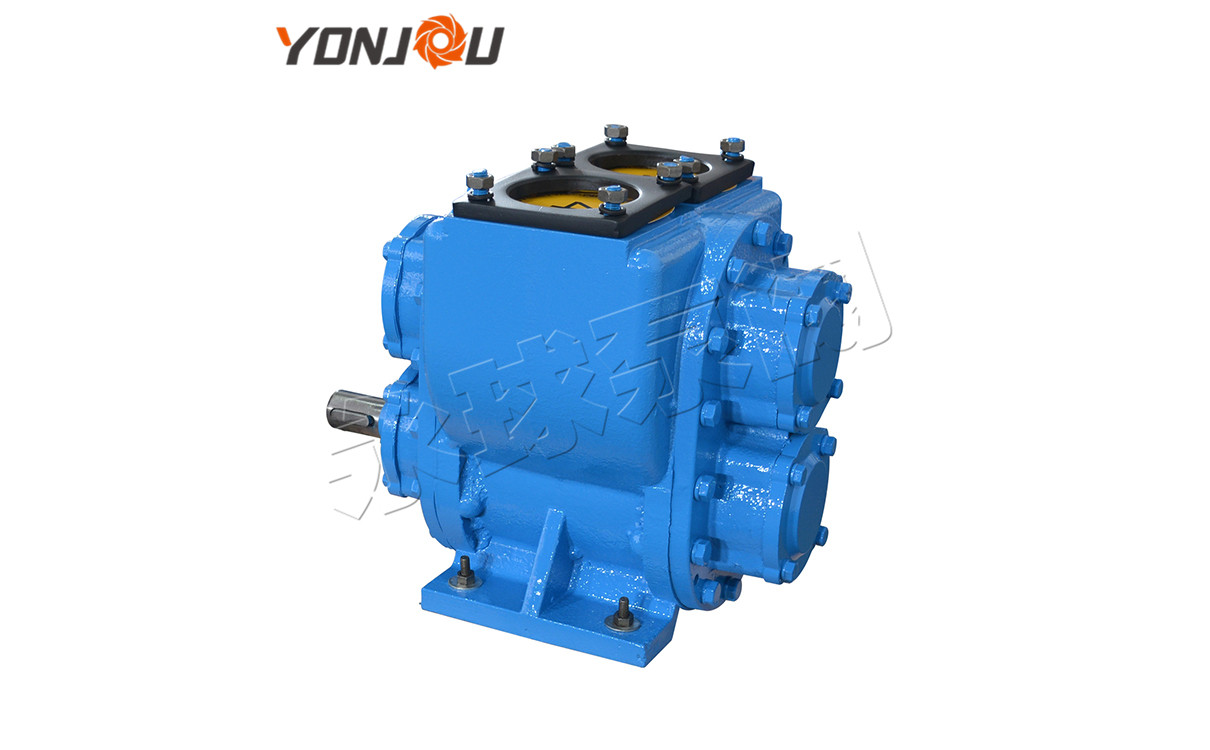

2.产品图片

齿轮泵产品大图




3.应用范围

由于YHCB系列圆弧齿轮泵主要由灰铸铁和优质碳钢制成。因此,被广泛应用的三大系统有:输油系统、燃油系统和液压传动系统。

在输油系统中,YHCB系列圆弧齿轮油泵主要用作增压泵。

在燃油系统中,采用YHCB系列弧形齿轮泵作为压力泵、输送泵、喷油泵。

在液压传动系统中,YHCB系列弧形齿轮泵可提供一定的液压动力。

4.安装方式

1、YHCB系列圆弧齿轮油泵主要是安装在一些加油车上或者一些油库泵房内部,在加油车上的安装设计要符合GB9414-88中的4.18.1条中的规定,所以在安装过程中要严格按照说明书来执行。当然,如果有必要,可以安装一个四通阀.

2、在燃料车上安装YHCB系列圆形齿轮泵时,应注意下列问题:

(1)首先我们在安装YHCB系列圆弧齿轮油泵的过程中,应该尽量将YHCB系列圆弧齿轮油泵安装在比较靠前的地方,可以的话最好让YHCB系列圆弧齿轮油泵的轴和转动轴保持同轴,内部的倾斜角最好小于7°。

(2)YHCB系列圆弧齿轮油泵的安装位置要选在要吊架上,通常吊架都是由角钢进行焊制的,高低位置的话根据输出轴的轴线相应位置进行确认,为了避免安装的油泵跟汽车驱动轴之间互相产生干扰,所以油泵安装位置还应该尽量的靠近汽车纵梁方向,条件允许的话可以直接帮油泵安装在汽车纵梁,再用螺丝进行固定即可。

5.产品特点

1、YHCB系列圆弧齿轮油泵是如今工业化发展非常需要的一种高效节能齿轮泵,在生产过程中主要采用双圆弧齿轮作为传动,输送介质的主要元件,让整个YHCB系列圆弧齿轮油泵具有流量大,体积小,噪声低,性能强,方便安装与后续维修等特点。

2、2。YHCB系列圆弧齿轮油泵在生产和设计过程中设计了合理的回油槽,可降低内齿轮在工作中的扭矩,大大减轻内轴承的负荷,提高泵的效率。

3、3 YHCB系列弧形齿轮泵还可在齿轮泵过载时加装安全阀进行特殊保护,使整个齿轮泵安全、稳定、可靠。

6.使用维护

1、YHCB系列圆弧齿轮油泵在使用之前应该对整个油泵进行全方面的检查,首先检查发动机转向是否正确,泵口密封性是否良好,各个泵口阀门开关状态是否正常,切记不要在泵出口管路阀门还没有打开的情况下启动油泵,这样会造成一些危险事故。

2、油泵过滤器应每半个月清洗一次,以避免因油泵中杂质过多而造成的堵塞,从而影响后续油泵工作的流量,影响工作效率。当然,平时也要定期检查油泵,确认油泵的流量是正常的。

3、3,油泵在使用过程中应缓慢加速,使整个油泵转速慢慢从低速到高速,速度保持在一个稳定的工作,在工作的过程中,油泵转速保持在一个稳定值,不能高、低抖动,超速,当然,也不能太高。

4、.使用须知(1)齿轮油泵在使用的过程中,操作人员应该仔细观察压力表和真空表分别的读数,应该让两个表的读数保持稳定,一旦压力表的读数过大就表示齿轮油泵扬程过高,或者是齿轮油泵的出口管路已经堵塞造成整个齿轮油泵已经运转超载了,一旦真空表读数过大则是表示齿轮油泵吸程过大,另外一种情况就是齿轮油泵吸入管已经发生堵塞,整个齿轮油泵内部已经产生汽蚀状态。

5、5。如果油泵长期未投入使用,应在储存过程中妥善储存,做好防锈工作。

6、如果油泵长期运行6个月,应在油泵轴承中添加钙脂,以保持油泵的正常运行。

7、在泵停止工作之前,一定要记住关闭的顺序,不要混淆,首先关闭发动机,然后关闭进、出口阀门。


7.型号含义

齿轮泵型号



8.常见问题

1、YHCB系列圆弧齿轮油泵的噪音是比较低的,在运转过程中如果发生了故障可能会让油泵发出一些异常的噪音或者震动

2、YHCB系列圆弧齿轮油泵如果内部发生堵塞,可能会造成流量的过低,或者产不出流量等情况

齿轮泵的结构

2CY系列齿轮油泵、齿轮、前后泵盖、安全阀、轴承和密封装置由零件和组件组成。

1.泵体、前后盖整机采用灰铸铁,齿轮采用优质碳钢制造,也可按客户要求采用铜或不锈钢制造。

2、安全阀。

2CY系列齿轮泵本身没有安全阀,用户应在管道系统中安装安全阀。KCB系列油泵的泵盖上方或泵体装有安全阀,齿轮油泵泵出口管道故障或放电时阀完全关闭和高压力和高压力影响安全阀将自动打开,切除部分或全部的高压液体吸入腔,从而泵和管道安全保护。

3、轴承。

2CY系列齿轮润滑泵均采用DU轴承,可根据用户要求采用锡青铜轴承。2 CY1.1齿轮泵采用DU轴承,可根据客户要求使用锡青铜轴承。

KCB齿轮泵133-9602CY8-60有三种结构:Du轴承、锡青铜轴承和滚动轴承,订货时应注明。所有订单未指定供应的橡胶骨架油封结构。

轴承是内置的,并由输送介质润滑。011轴承和锡青铜轴承可以在非润滑介质中工作。

4、轴封。

2CY齿轮泵轴端密封由骨架油封、机械密封和填料密封组成。

a.骨架油封:骨架油封具有维护方便、更换方便、成本低、齿轮泵生产厂家寿命短等特点。丁晴1001年橡胶骨架油封:工作环境;* * *橡胶骨架油封适用于200℃下的工作环境。

B.1机械密封:机械密封具有密封可靠、使用寿命长、成本高等特点。机械密封基体为不锈钢,动、静态循环介质分别由YG8硬质合金和YG8石墨组成,温度在200℃以下。

c.填料密封:仅适用于高温油泵。具有耐高温、泄漏小的特点。在使用过程中应基于泄漏的情况经常调整,使用温度在250:以下。

订购时用户需要指定什么样的密封结构?

5、进、出油口型式:

2CY系列齿轮油泵,出油口直径对应于英制管螺纹(G),直接制造于泵体上。

Cy11 kcb183 - 200和2齿轮油管道输送泵匹配螺钉的腰形状接口法兰;其他泵设有凸缘,当用户需要安装法兰,应显示的顺序。

6.泵和电机通过弹性联轴器连接,安装在公用底盘上。

使用时应注意事项

1、安装

a.安装前,检查泵在运输过程中是否损坏,如电机是否受潮,泵出入口的防尘盖是否损坏,是否使污垢进入泵腔。

b.安装管道前,先用清水或蒸汽清洗管道内壁。安装时应防止承载管泵,以免影响泵的精度和生活。

c.油泵应尽可能靠近油池,在管道的连接部位不得泄漏气体或液体,否则会发生不抽吸液体的现象。

d.为了防止微粒进入泵内,应在吸入口安装金属滤网的过滤精度。滤网面积应大于进油管道横截面面积的三倍以上。

e.进出口管道安装真空计和压力表,以监测泵的工作状况。

F.油藏深时,吸入管路长或高粘度媒体造成的高真空度、齿轮油泵入口管可以大胆的一块。当吸入管路较长时,也应该安装底部阀。

2、工作前的检查

a. 泵的各紧固件是否牢固。

B,传动轴的旋转是否均匀。

(C)进出管道的阀门是否开启。

D,泵的旋转方向是否符合要求。

在首次使用前,应将介质注入泵内。

3、工作时的维护

1.请注意,泵的压力和真空计读数须符合泵指定的技术规格。

2)当齿轮泵在运行过程中出现异常噪声或过高温升时,应立即停止。

4所示。——为例,不得调整安全阀,如果需要调整,使用设备校准。使安全阀的切断压力成为泵。

额定压力1.5-2倍。

4、泵的停止

a. 切断电源。

b. 关闭进出管道阀门。


9.规格参数

型号流量 Qm3/h工作压力MPa转速r/min真空度-MPA电机功率KW
50YHCB-12120.69600.052.2
80YHCB-60600.69600.0511
100YHCB-1001000.49600.0522
150YHCB-1501500.49600.0537
